前言

在規劃除臭系統時，許多企業會問：

「清味箱要做多大才有效？」

但實務上，很多系統失效的原因，正是因為：

• 清味箱尺寸不對
• 風速過快
• 停留時間不足

結果就是：

有設備，但沒有真正的除臭效果

本篇將用工程角度，說明如何正確設計清味箱尺寸。

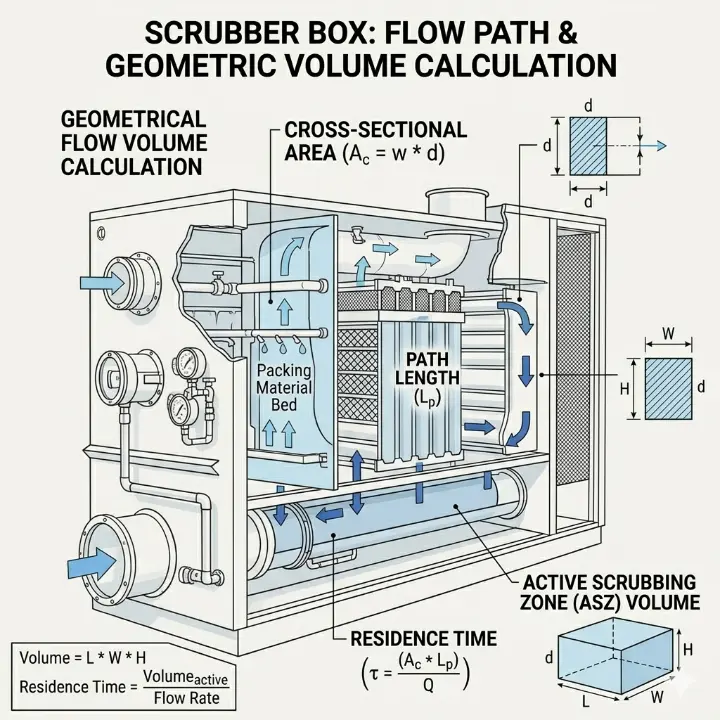

一、清味箱的核心設計原則

清味箱的設計，本質上是控制兩件事：

1️⃣ 風速（Air Velocity）

建議範圍：

2.0 – 3.0 m/sec

為什麼不能太快？

如果風速過高：

• 氣體通過太快
• 噴霧無法充分反應

👉 除臭效果下降

為什麼不能太慢？

• 體積過大
• 成本上升
• 系統效率下降

2️⃣ 停留時間（Residence Time）

建議：

≥ 0.5 秒

停留時間的意義

讓：

• 臭味分子
• 噴霧液滴

有足夠時間接觸與反應

二、三個設計變數

設計清味箱時，主要考慮三個變數：

1️⃣ 風量（Airflow）

單位：

• m³/sec
• 或 m³/hr

2️⃣ 截面積（Area）

影響：

• 風速

公式：

風速 = 風量 ÷ 截面積

3️⃣ 長度（Length）

影響：

• 停留時間

公式：

停留時間 = 長度 ÷ 風速

三、設計流程（實務步驟）

Step 1：確認風量

例如：

• 風量 = 10,000 m³/hr
  → 約 2.78 m³/sec

Step 2：設定目標風速

假設：

• 風速 = 2.5 m/sec

Step 3：計算截面積

面積 = 風量 ÷ 風速

→ 2.78 ÷ 2.5 = 1.11 m²

👉 可設計為：

• 1.05m × 1.05m
• 或 1.0m × 1.1m

Step 4：計算長度

目標：

• 停留時間 ≥ 0.5 秒

長度 = 風速 × 停留時間

→ 2.5 × 0.5 = 1.25 m

👉 建議設計：

清味箱長度 ≥ 1.2–1.5 m

四、排氣方式的兩種設計

做法一：維持相同風速直接排氣

👉 清味箱出口直接排氣

特點：

• 結構簡單
• 成本較低

適用：

• 空間足夠
• 無特殊管路需求

做法二：縮小管徑再排氣

👉 使用較小風管排出

特點：

• 風速提高
• 有助於排氣輸送

但需注意：

• 不可造成回壓
• 不可影響清味箱內流場

五、常見設計錯誤

❌ 風速過高（最常見）

結果：

• 停留時間不足
• 除臭效果差

❌ 清味箱太短

結果：

• 無法完成反應

❌ 氣流分布不均

結果：

• 部分氣體未被處理

❌ 噴霧覆蓋不足

結果：

• 接觸效率低

六、實務設計建議

✔ 優先確保風速與停留時間

這是最關鍵兩個參數

✔ 讓氣流「均勻通過」

避免：

• 短路流
• 死角

✔ 噴霧區域要完整覆蓋

確保：

• 氣體與霧滴充分接觸

✔ 設計可維護空間

方便：

• 清洗
• 更換噴頭

結語

清味箱的效果，不在於「大小」，而在於：

風速 × 停留時間 × 流場設計

只要掌握這三點，即使系統不複雜，也能達到良好除臭效果。
