NXT-D2.2 自動稀釋機
操作說明書

面板選單與功能有以下變更。已在使用舊機的客戶請特別確認。

運作流程

機器依水位感測器自動進水。每次進水時，微量泵注入對應稀釋倍率的 SH200，稀釋液再由外部加壓泵送往噴嘴。全程自動，不需人員操作。

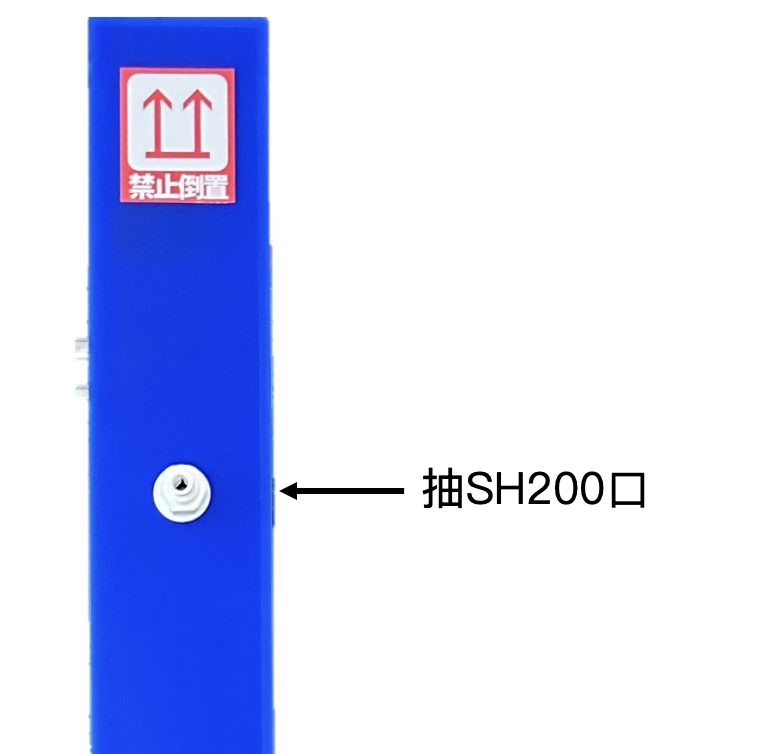

日常唯一要做的事：確認外部 SH200 原液桶還有足夠的量。其餘皆為自動運轉。

正常狀態長這樣

正常運轉時 LCD 背光是熄滅的，畫面一片暗，看不到任何文字。這是正常的 —— 不是故障，也不是沒有電。

要確認狀態時，按一下綠按鈕點亮背光即可。確認完不需要任何操作，機器會自行回到熄燈狀態。

請讓機器停在運轉畫面

現行韌體有兩道保護：停在選單畫面 60 秒無操作會自動返回運轉畫面；開機時一律從運轉畫面開始，不會停在關機前的選單畫面。

建議的定期確認

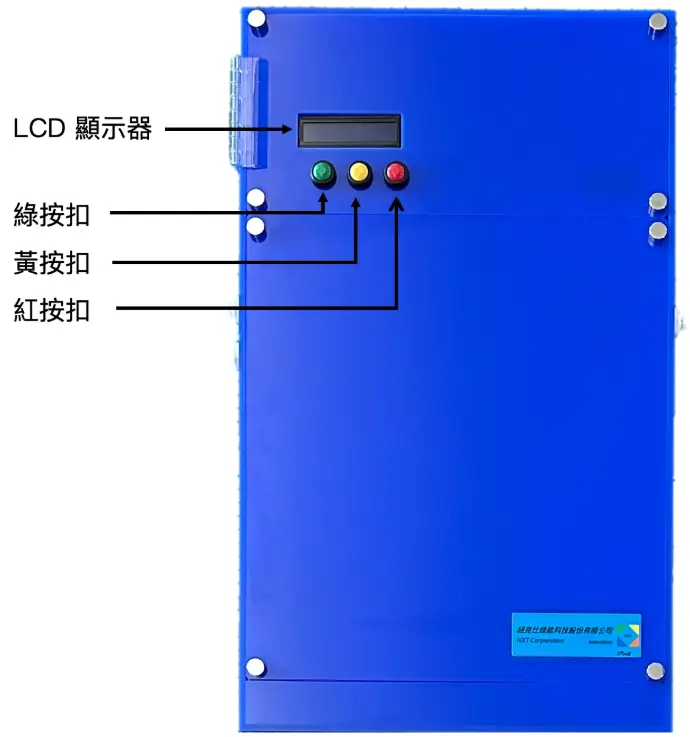

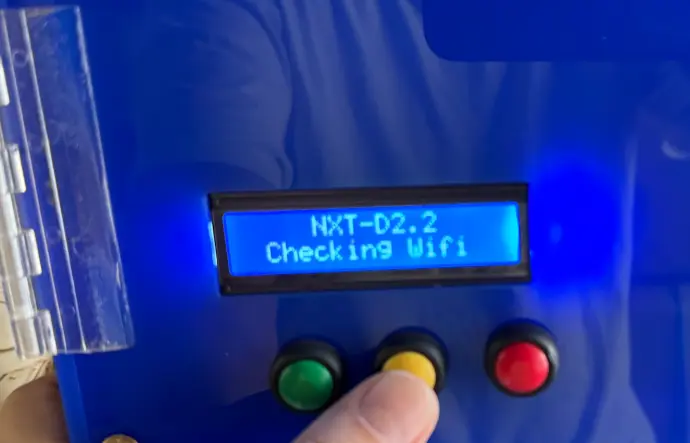

綠按鈕＝切換畫面。每按一下前進一個畫面，共 8 個畫面循環。黃按鈕＝在該畫面執行動作。沒有動作的畫面按了不會有反應。

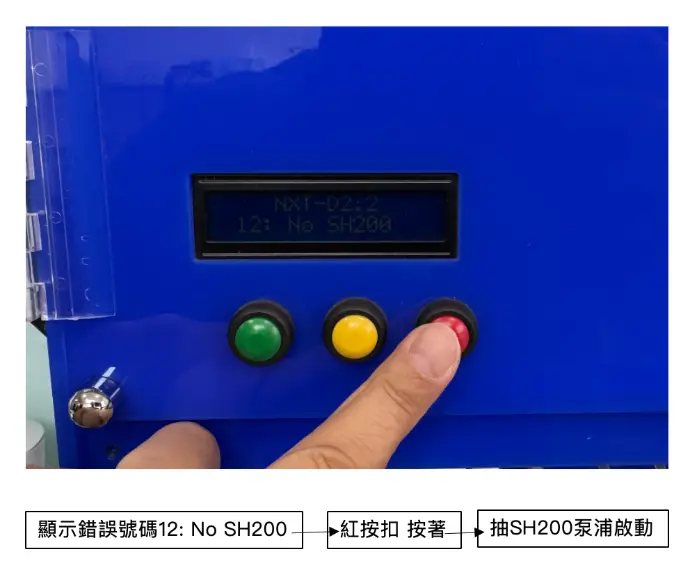

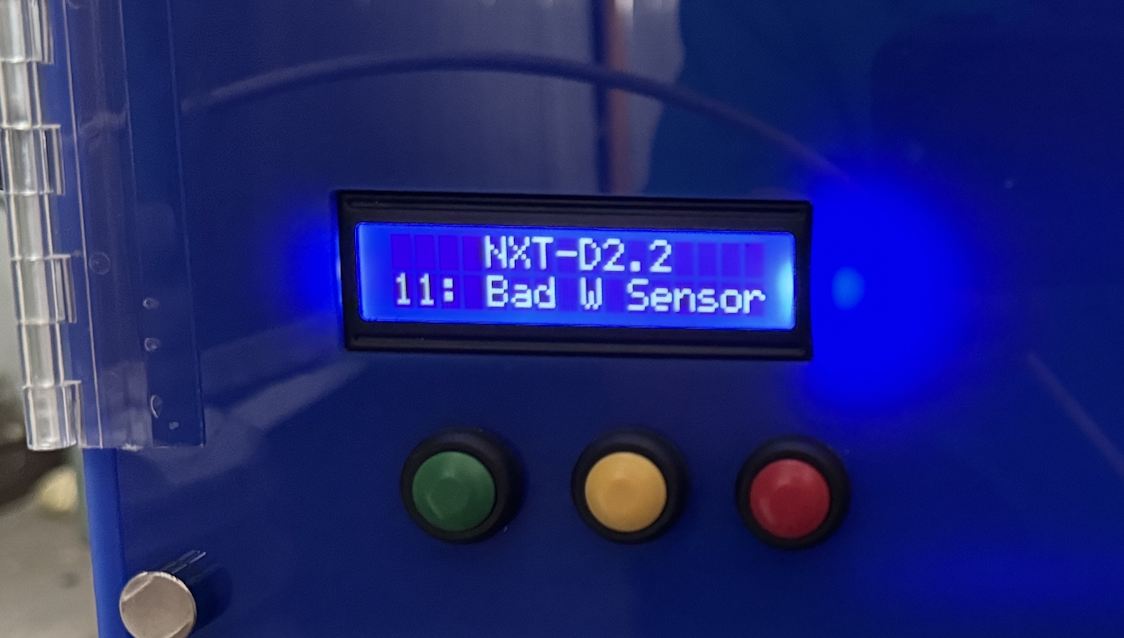

發生異常時，機器會停止微量泵與補給泵、關閉電磁閥、切斷外部加壓泵插座的電源，LCD 背光每秒閃爍顯示錯誤代碼。

通用處理步驟

1. 先拍照。拍下 LCD 畫面，以及現場狀況（漏水處、原液桶等）。
2. 依代碼進行下方的檢查。
3. 排除原因後，按黃按鈕解除錯誤。
4. 按綠按鈕直到顯示 System Operating，背光熄滅。

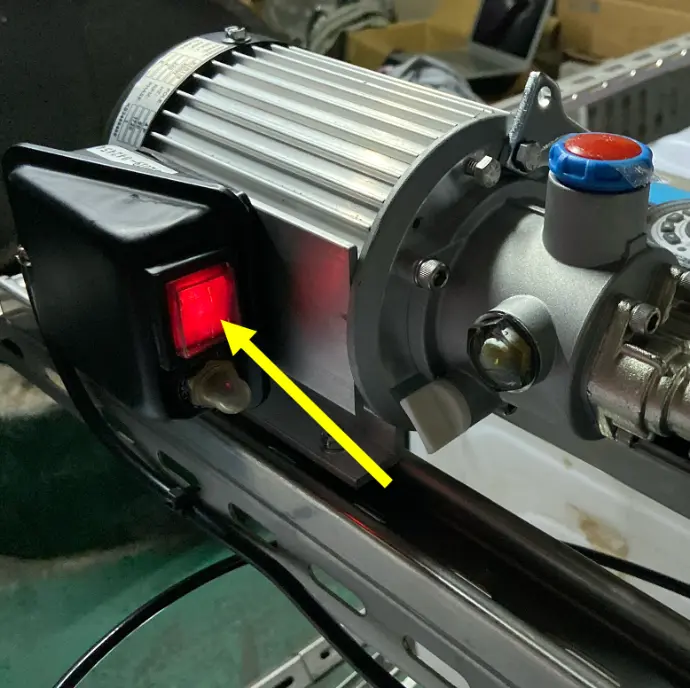

5. 確認外部加壓泵重新啟動、噴嘴恢復噴霧。

錯誤代碼一覽

現場可處置 需先安全處置 需 NXT 服務

舊版說明書的代碼對照

1. NXT-D2.2 專用 SH200 原液與過濾後自來水。使用其他物質時保固失效。
2. 本機為精密儀器，保養人員以外請勿開啟機殼。
3. 請勿撕開保固貼紙，撕開時保固失效。

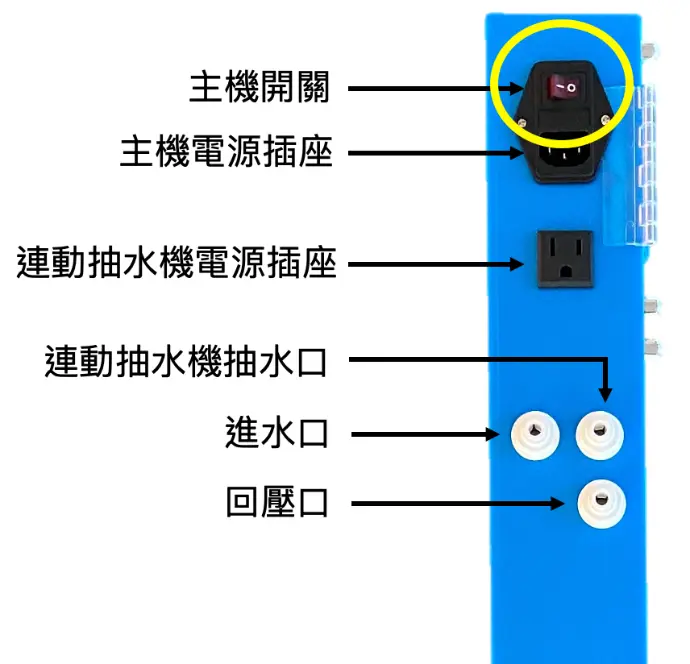

4. 外部加壓泵插座的輸出電壓即為本機的輸入電壓（不轉換電壓），接上的加壓泵必須與現場的輸入電壓相符。

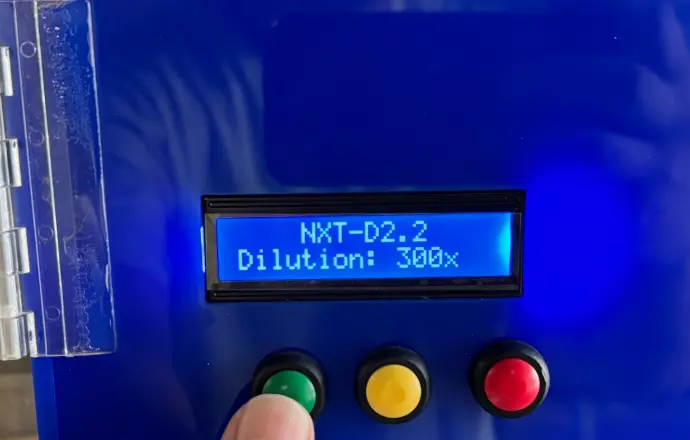

5. 稀釋倍率（畫面 1）與噴嘴數（畫面 8）為安裝時設定值，請勿自行更改。
6. 噴嘴增設或拆除時，請務必通知 NXT（畫面 8）。
7. 微量泵的蠕動管嚴禁上油或塗抹潤滑劑。輸出量會大幅下降，而且機器不會報錯。
8. 操作完畢請確認回到 System Operating 畫面。

聯絡前請先備妥以下資訊，可大幅縮短處理時間。
